產品的遠程在線監控大量的凈化設備安裝在遍布各地的車輛上，如何跟蹤它的工作狀態，如何確保用戶不自行拆除，又如何統計減排量，監管部門如何進行跟蹤監管，如何獲取環境數據為政策制定提供依據？為解決這些困擾，本產品配套的遠程在線監控智慧云平臺可以有效解決以上問題，通過本產品終端的數據采集和無線上傳模塊將行駛中的車輛及本產品的運行數據實時上報，在云端架設的服務器集群將數據進行存儲、統計和轉發，最終在客戶端（PC機、智能終端等設備）進行展示，展示方式包括B/S瀏覽器及C/S的APP應用。

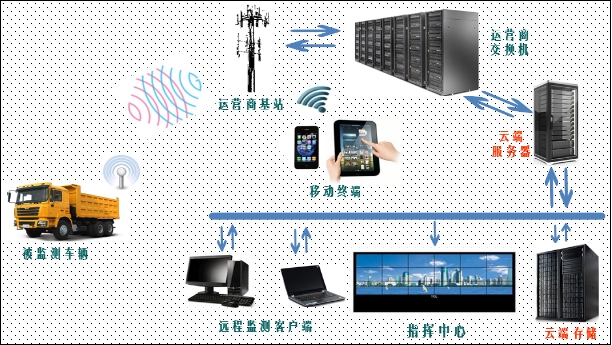

圖11 在線監控平臺布置圖前端采集傳輸模塊將產品的運行參數，包括轉速、背壓、溫度、添加劑、PM2.5減排量、及運行狀態信息經過無線物聯網傳輸，此外北斗/GPS雙模模塊將車輛的行駛位置實時上報；云端服務器為Linux系統的集群服務，保障系統的穩定性和安全性。系統的架構如圖12所示。

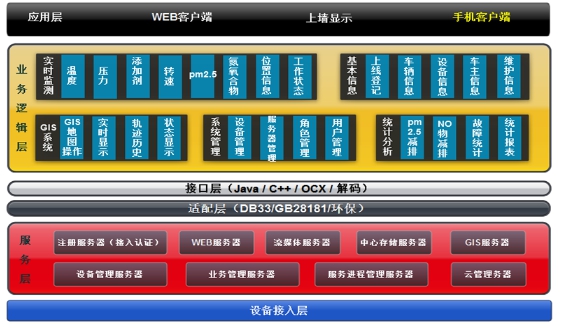

圖12 在線監控系統層次分配圖第一層是與硬件打交道的設備接入層，實現車與網的物聯。第二層是我們的服務層，涵蓋了注冊、管理、存儲、GIS服務等功能，這些服務都具有模塊化、高擴展性的特點，因此在大規模應用時可以單獨部署，成為專一功能的服務器，我們還有專門的云管理服務器，可實現集群架構下的負載均衡及熱備管理。由于平臺是對車輛的在線監控，因此會存在海量前端并發的問題以及后期系統級聯的需求，故在核心接入和管理服務器的設計中都已做考慮。第三層和第四層是預留的接口層及適配層，可用于后期平臺的兼容性對接及應用性擴展，增強平臺的可用性和易用性。第四層是業務邏輯層，所有的數據在此進行分類、統計和應用：包括實時監測、基本信息、GIS系統、系統管理和統計分析五大模塊。最后一層是應用展現層，因為是B/S架構，因此主要是WEB客戶端，以及監控中心的上墻顯示，后期還將加入手機APP，形成移動執法模式。這樣的業務邏輯關系設計，為相關部門研究環境容量、實施總量控制、目標管理以及制定城市發展規劃提供科學依據。此外，為保證前端設備上傳數據的安全性，無線互聯網采用VPN通道傳輸，保證了數據鏈路的資源唯一性、抗干擾性，進一步提升了數據的安全性。最終監管部門可以通過遠程界面獲取前端車輛及設備的運行狀態。B/S客戶端主要界面如下圖13所示。

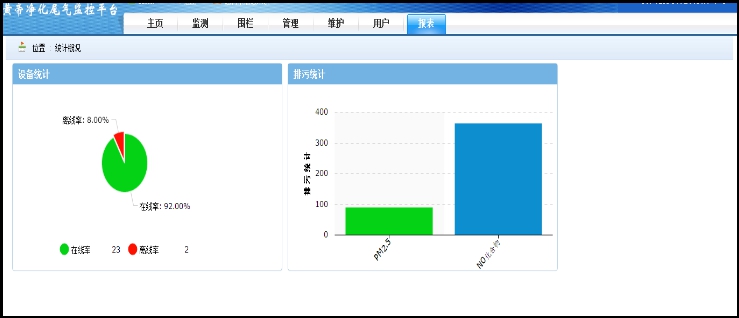

圖13 在線監控系統客戶端界面圖監管部門還能通過統計圖表查看車輛的在線率、轄區內減排總量等信息，這些大數據及豐富的圖表能為環境監管部門提供科學的數據支撐。
